空气清新机电机变频驱动方案



组成:基于IRMCF171电机控制平台,搭配STK5C4-220J-E(500V 2A)IPM功率模块(ONSEMI),通讯接口可根据客户需求定制。

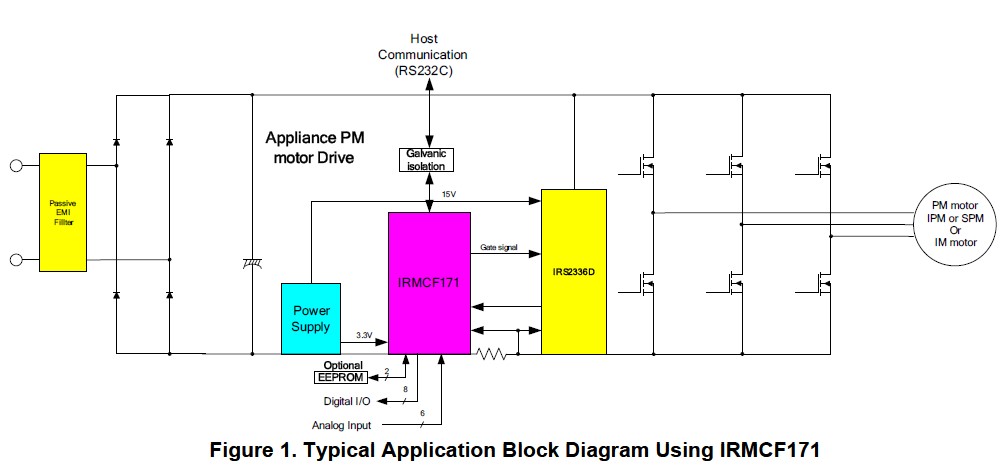

基本原理框图:


特点:
•  支持永磁同步电机及感应电机驱动(无传感器电机)
•  无传感器的180º正弦波驱动,低噪高效
•  通过完善的闭环控制算法可实现恒转速或恒扭矩控制
•  通过FOC控制方式,可做低速力矩补偿及高速弱磁控制
•  主控芯片内置电流采样用运放,简化电路结构节省成本
•  具备过载,过压,欠压,缺相,堵转,过热,电机退磁保护
