基于东芝硬件驱动平台的简单应用方案



通过驱动器和功率器件的灵活搭配和裁剪,可匹配从20W到100W的功率需求,对于更大功率需求也可配用更大功率的功率器件来实现。由于其简单(无须编程),可靠,在小功率有传感电机市场得到广泛应用。

配置组合:

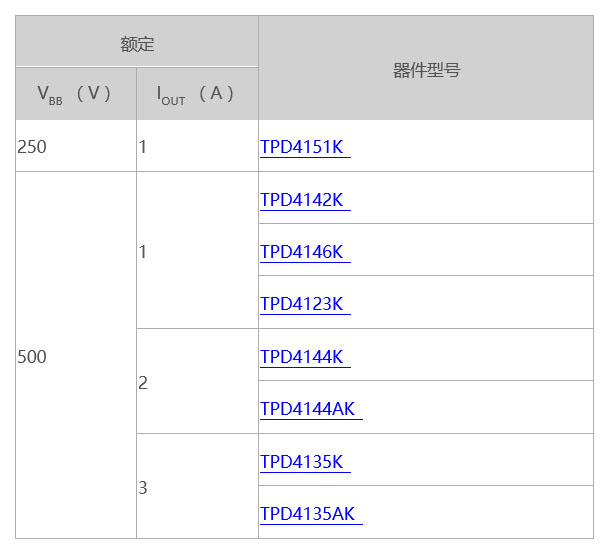

功率器件:

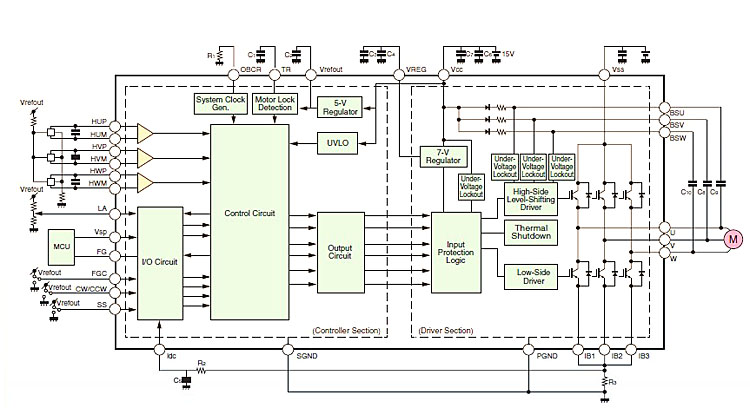

原理框图(二合一):

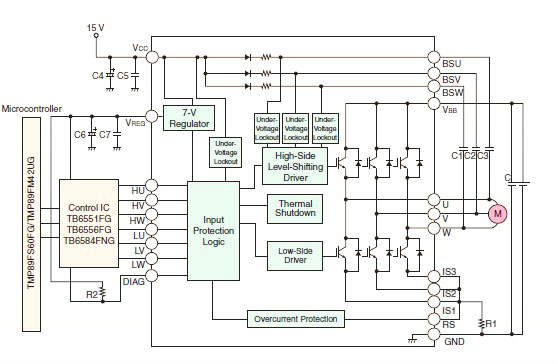

原理框图(驱动芯片+IPD/IPM):


特点:
•  纯硬件电路实现电机驱动,无需编程,支持方波或正弦波驱动
•  位置信号输入兼容霍尔器件或霍尔IC
•  支持模拟电压/PWM信号调速,提供速度反馈信号输出
•  支持超前角控制,提高电机效率
•  支持正转或反转的设定
•  广泛应于空调风机,变频电风扇,冰箱风扇等简单应用产品
