汽车冷凝风扇控制器


该方案属新型的冷凝风扇控制器,主要用到东芝的汽车门极驱动IC 和通用MCU,该方案用的门极驱动IC通过PWM控制,自身具有多种异常检查,同时结合MCU,能提供多重保障,使整个冷凝风扇的控制更完善,完全可靠。

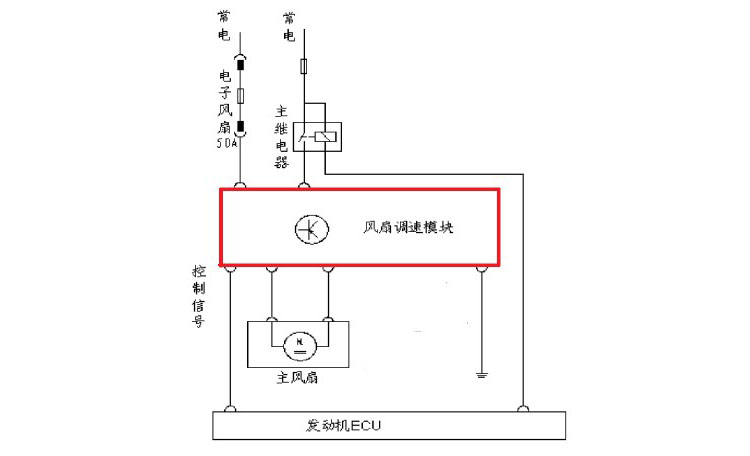

系统框图:


主要性能特点:
•  1.输入电压范围为8V ~ 16V
•  2.电机速度通过PWM调速,PWM占空比范围为:30% ~ 100%,PWM频率范围:97 ~ 250HZ。控制工作温度范围-40 ℃ ~125 ℃
•  3.驱动IC自身带有多种异常检查功能(过流/过温/过压/欠压/堵转)
•  4.驱动IC与MCU相互独立,MCU只是增强检查功能及提供反馈的作用。即使MCU损坏或异常复位,驱动IC也能正常工作,保护MOSFET、电机及其它元器件
