三相无刷电子燃料泵控制器



该方案用于汽车电子油泵的驱动,主要用到东芝的三相全波无传感器驱动芯片TB9061AFNG,该芯片具有PWM输入或直流输入控制,正反转控制,同时具有过流,过压,过温,不规则PWM输入检测等多种保护功能,电路板还增加了电源防反功能.目前该方案已通过严格的功能,耐久测试.具有良好的市场前景。

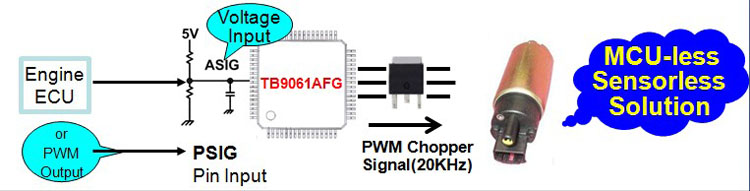

系统框图:


主要技术参数:
•  标称电压:直流12V,电流5A,反接自动保护;
•  环境温度: -35℃~+65℃
•  允许电压波动范围:6~16V, 正常工作12V;
•  油泵工作压力范围:0.2~0.45 Mpa
•  油泵工作流量范围:85~150 L/h
•  耐电压异常能力: 电源极性反接保:1. 耐过电压能力:18VDC;2. 过电压保护值:16VDC;3. 欠电压保护值: 6VDC;过电流保护:内置式控制器 9 ~10A。

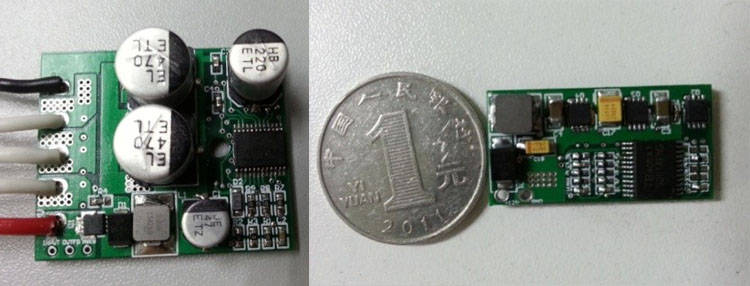

产品图片:
